상세 정보 |
|||
| Connection Form: | Lug Support | Structure: | Centre Sealing |
|---|---|---|---|
| Seal Form: | EPDM | Valve Stem: | Normal |
| Work Pressure: | Mid-Pressure (2.5mpa< Pn <6.4mpa) | Working Temperature: | Normal Temperature (-40°C |
| Seal Surface Material: | Soft Sealed | Valve Body: | Casting |
| Valve Size: | 2 inch-24 inch | Pressure Range: | ANSI Class 125~150(PN10-PN16) |
| Temperature Range: | 320°F to 1000°F / -196ºC~ 540ºC | Body Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel |
| Disc Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel, Al-Bronze | Seat Materials: | EPDM, NBR, VITON |
| End Connection: | Wafer, Lug, Double Flange | ||
| 강조하다: | 펌프 웨이퍼 나비 밸브 EPDM 밀폐,중압 공기 나비 밸브,EPDM 밀폐로 된 럭 나비 밸브 |
||
제품 설명

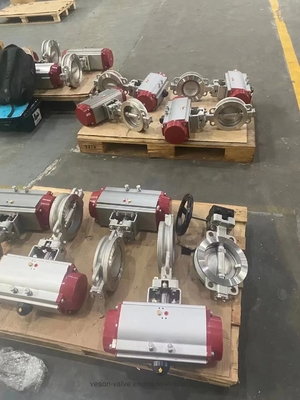

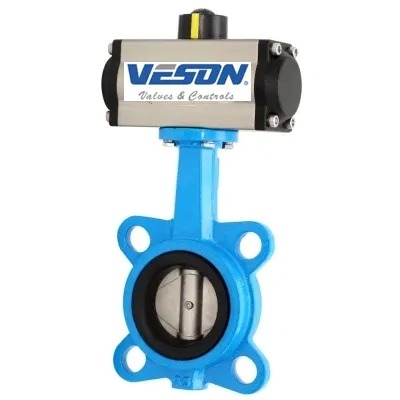

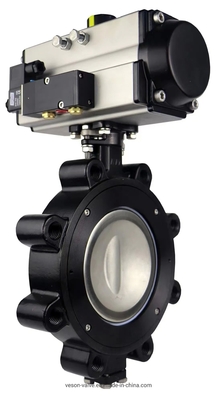

공압식 웨이퍼형 고성능 버터플라이 밸브
제품 속성
| 속성 | 값 |
|---|---|
| 연결 형태 | 러그 지지 |
| 구조 | 중앙 밀봉 |
| 씰 형태 | EPDM |
| 밸브 스템 | 일반 |
| 작동 압력 | 중간 압력 (2.5mpa< Pn <6.4mpa) |
| 작동 온도 | 일반 온도 (-40°C |
| 씰 표면 재질 | 소프트 씰 |
| 밸브 바디 | 주조 |
| 응용 분야 | 산업용, 물 산업용 |
| 운송 패키지 | 합판 케이스 |
| 사양 | 2인치-24인치 |
| 상표 | VESON 또는 고객 |
| 원산지 | 중국 |
| HS 코드 | 84123900 |
| 생산 능력 | 50000PC / Y |
제품 설명
공압식 웨이퍼 러그 고성능 버터플라이 밸브는 화학, 탄화수소 처리, 펄프 및 제지, 물/폐수 및 HVAC 산업의 중요한 응용 분야를 위해 설계되었습니다. 이는 매우 길고 문제 없는 수명을 제공하여 총 소유 비용을 절감합니다.
이 밸브는 까다로운 산업 성능 요구 사항을 충족하도록 엄격하게 테스트되었습니다. 고성능 버터플라이 밸브는 액체 및 가스의 차단 및 조절 제어를 위해 설계되었습니다. 동적 PTFE 시트는 양방향으로 기포 밀폐 차단을 제공합니다. 단일 오프셋 디스크 설계는 토크를 낮추고 수명을 연장합니다. NACE 트림을 사용할 수 있습니다.
제품 범위
- 밸브 크기: 2" ~ 60" (DN50-DN1500)
- 압력: ANSI Class 125~150(PN10-PN16)
- 온도: 320°F ~ 1000°F / -196ºC~ 540ºC
- 바디 재질: 탄소강, 스테인리스강, 합금강, 듀플렉스강
- 디스크 재질: 탄소강, 스테인리스강, 합금강, 듀플렉스강, 알루미늄 청동
- 시트: EPDM, NBR, VITON
- 엔드 연결: 웨이퍼, 러그, 더블 플랜지
기술 사양
- 설계: API 609, BS 5155, EN593, DIN 3354
- 면 대 면: ASME B16.34
- 엔드 플랜지: ASME B16.5
- BW 엔드: ASME B16.25
- 나사산 엔드: ASME B1.20.1
- 테스트: ASME B16.34, API 598, DIN 3230
- 마킹: MSS SP25
- 특수: NACE MR-01-75
설계 특징
- 러그, 웨이퍼 또는 플랜지 엔드
- 동심 설계
- 양방향 서비스
- 누출 없음
- 낮은 토크
- 자동 세척
- 블로우아웃 방지 스템
- ISO 5211 상단 플랜지
- 선택적 연장 스템 설계
