상세 정보 |
|||
| 연결 양식: | 러그 지원 | 구조: | 센터 밀봉 |
|---|---|---|---|
| 씰 형태: | EPDM | 업무 압력: | 중간 압력 (2.5mpa <pn <6.4mpa) |
| 작동 온도: | 정상 온도 (-40 ° C | 표면 재료를 밀봉하십시오: | 부드러운 밀봉 |
| 밸브 본체: | 주조 | 밸브 크기: | 2 인치 -24 인치 |
| 압력 등급: | ANSI 클래스 125 ~ 150 (PN10-PN16) | 온도 범위: | -196ºC ~ 540ºC |
| 본체 재질: | 탄소강, 스테인레스 스틸, 합금강, 이중 강철 | 디스크 재료: | 탄소강, 스테인레스 스틸, 합금강, 이중 강철, Al-Bronze |
| 시트 재료: | EPDM, NBR, Viton | 연결 종료: | 웨이퍼, 러그, 이중 플랜지 |
| 디자인 표준: | API 609, BS 5155, EN593, DIN 3354 | ||
| 강조하다: | HP 시리즈의 공기성 나비 밸브,스테인레스 스틸 나비 밸브,2~24인치 공기 밸브 |
||
제품 설명

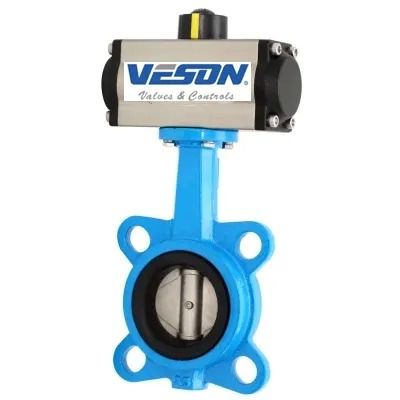

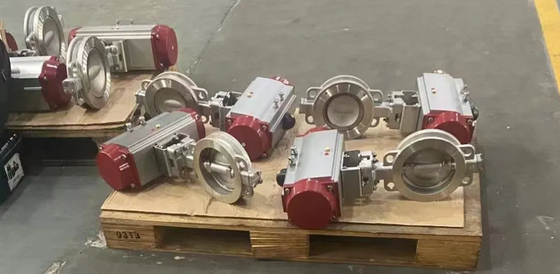

HP 시리즈 스테인리스 스틸 고성능 버터플라이 밸브
제품 속성
| 속성 | 값 |
|---|---|
| 연결 형식 | 러그 지지 |
| 구조 | 중앙 밀봉 |
| 밀봉 형식 | EPDM |
| 밸브 스템 | 일반 |
| 작동 압력 | 중압 (2.5mpa< Pn <6.4mpa) |
| 작동 온도 | 상온 (-40°C |
| 밀봉 표면 재질 | 연질 밀봉 |
| 밸브 본체 | 주조 |
| 적용 분야 | 산업 용도, 수처리 산업 용도 |
| 운송 포장 | 합판 케이스 |
| 사양 | 2인치-24인치 |
| 상표 | VESON 또는 고객사 |
| 원산지 | 중국 |
| HS 코드 | 84123900 |
| 생산 능력 | 50000개/년 |
제품 설명
공압 작동 웨이퍼 러그 고성능 버터플라이 밸브는 화학, 탄화수소 처리, 펄프 및 제지, 물/폐수 및 HVAC 산업의 중요 응용 분야를 위해 설계되었습니다. 탁월하게 길고 문제 없는 서비스 수명을 제공하여 총 소유 비용을 절감합니다.AEABHP 밸브는 까다로운 산업 성능 요구 사항을 충족하기 위해 엄격하게 테스트됩니다.
고성능 버터플라이 밸브는 액체 및 가스의 차단 및 조절 제어를 위해 설계되었습니다. 동적 PTFE 시트는 양방향으로 기포 밀폐 차단 기능을 제공합니다. 단일 오프셋 디스크 설계는 낮은 토크와 긴 사이클 수명을 제공합니다. NACE 트림을 사용할 수 있습니다.
제품 범위
- 밸브 크기: 2" ~ 24" (DN50-DN1500)
- 압력: ANSI Class 125~150(PN10-PN16)
- 온도: 320°F ~ 1000°F / -196℃~ 540℃
- 본체 재질: 탄소강, 스테인리스강, 합금강, 듀플렉스강
- 디스크 재질: 탄소강, 스테인리스강, 합금강, 듀플렉스강, 알루미늄 청동
- 시트: EPDM, NBR, VITON
- 단부 연결: 웨이퍼, 러그, 이중 플랜지
기술 사양
- 설계: API 609, BS 5155, EN593, DIN 3354
- 면간 거리: ASME B16.34
- 단부 플랜지: ASME B16.5
- BW 단부: ASME B16.25
- 나사 단부: ASME B1.20.1
- 시험: ASME B16.34, API 598, DIN 3230
- 마킹: MSS SP25
- 특수: NACE MR-01-75
설계 특징
- 러그, 웨이퍼 또는 플랜지 단부
- 동심 설계
- 양방향 서비스
- 제로 누출
- 저토크
- 자가 세척
- 블로우아웃 방지 스템
- ISO 5211 상부 플랜지
- 옵션 확장 스템 설계
