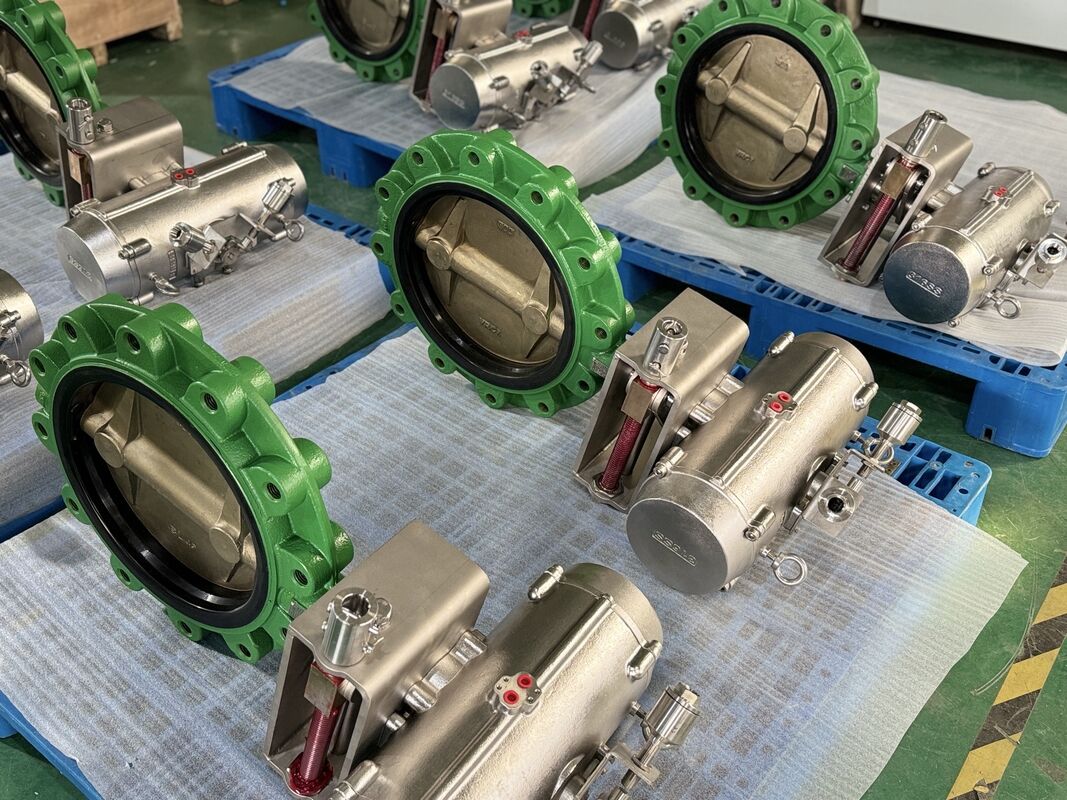

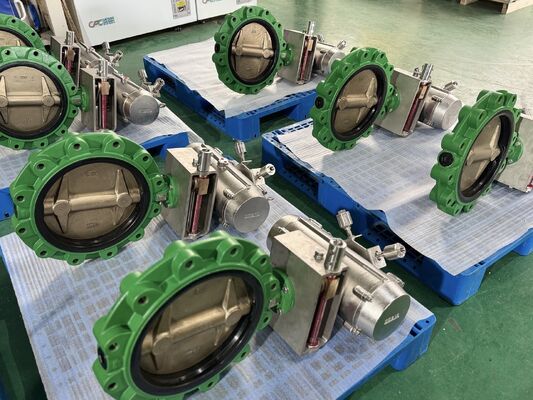

ABS 인증 방부 코팅이 적용된 선박용 공압 작동 버터플라이 밸브 패키지
제품 상세 정보:
| 원래 장소: | 중국 상하이 |
| 브랜드 이름: | VESON |
| 인증: | ISO 9001:2015 SGS |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 150-3500 / Piece |
| 포장 세부 사항: | 충격 방지 폼 인서트가 포함된 VESON 브랜드 합판 케이스, 수출 등급 포장 |
| 배달 시간: | 재고 보유 기간은 영업일 기준 3~5일, 생산 기간은 15~25일 |
| 지불 조건: | T/T, L/C, 페이팔, 웨스턴 유니온 |
| 공급 능력: | 달 당 3000 조각 |
|
상세 정보 |
|||
| 밸브 종류: | 선박용 버터플라이 밸브(웨이퍼/러그/플랜지형) | 크기 범위: | DN50 ~ DN600(2" ~ 24") |
|---|---|---|---|
| 압력 등급: | ANSI 150파운드(PN16) | 본체 재질: | 연성이 있는 철 GGG40 해양 에폭시 코팅 |
| 디스크 재질: | SS316 / 듀플렉스 / 알루미늄 브론즈 | 시트 재질: | NBR / EPDM / VITON |
| 액추에이터 유형: | 스마트 전기 멀티턴 액츄에이터 | 인클로저 등급: | IP68 잠수정 |
| 제어 프로토콜: | 4-20mA 변조/Modbus RTU | 코팅: | 해양 등급 부식 방지 에폭시(300μm DFT) |
| 자격증: | ABS, ISO 9001:2015, SGS | ||
| 강조하다: | 선박용 버터플라이 밸브,전동 액추에이터 패키지,ABS 인증 방부 |
||
제품 설명
제품 설명
12" 러그 스타일 버터플라이 밸브(DN300, ANSI Class 150)는 열악한 해양, 해상 및 해수 환경을 위해 특별히 설계된 산업용 유량 제어 솔루션입니다. 연성 철 JS1030 본체, 니켈 알루미늄 청동(AB2) 디스크 및 내구성 있는 NBR 시트로 제작된 이 밸브는 해수 부식, 캐비테이션 및 기계적 마모에 대한 탁월한 내성을 제공합니다.
ISO 5211 상단 작업 장치, 중간 핸드휠 작동 메커니즘, VSM 밸브 원격 전송 장치 및 선형-회전 근접 스위치용 316SS 브래킷이 장착되어 접근 불가능한 영역에서 로컬 수동 작동과 원격 제어 간의 원활한 전환을 제공합니다. ABS(미국 선급 협회) 형식 승인을 받아 완전히 테스트 및 인증되었습니다.
기술 사양
특징 / 매개변수
세부 정보 / 재료 표준
공칭 직경
12인치 / DN300
본체 스타일
러그 타입(ISO 5211 장착용 베어 스템)
압력 등급
ANSI Class 150 / 150LB (PN16/PN20 상당)
본체 재질
연성 철 JS1030 (EN-GJS-400-15 / GGG40)
디스크 재질
AB2 알루미늄 청동 (CuAl10Fe5Ni5 해양 등급)
시트 / 라이너
NBR (니트릴 고무 - 기포 밀폐 차단)
원격 전송
VSM 밸브 원격 제어 시스템 / 유연 샤프트 장치
수동 오버라이드
기어박스 핸드휠 메커니즘 (액추에이터와 밸브 사이)
스위치 액세서리
316 스테인리스 스틸 브래킷 (선형-회전 변환)
피드백 신호
수동 건식 접촉 근접 스위치
해양 인증
ABS 검사 및 공장 인수 테스트(FAT)
이 해양 러그 버터플라이 밸브 어셈블리를 선택해야 하는 이유?
1. 탁월한 해수 부식 저항성
JS1030 연성 철 하우징과 AB2 니켈-알루미늄 청동 디스크의 조합은 이 12인치 버터플라이 밸브를 해수 흡입, 밸러스트 시스템 및 해양 냉각 라인에 이상적으로 만듭니다. 탄력 있는 NBR 시트는 제로 누출 양방향 밀봉을 제공합니다.
2. 접근 불가능한 영역을 위한 VSM 원격 작동
깊은 선체 구획, 좁은 파이프 트렌치 또는 위험 구역에 설치될 때 통합 VSM 원격 전송 장치를 통해 작업자는 유연한 리치 로드/케이블 시스템을 통해 원격으로 안전하게 밸브를 제어할 수 있습니다.
3. 통합 핸드휠 수동 오버라이드
표준 ISO 5211 상단 작업 장치를 특징으로 하는 중간 핸드휠 작동 메커니즘은 기본 액추에이터를 분리하지 않고도 전원 손실 또는 일상적인 유지 보수 중에 원활한 수동 오버라이드 기능을 보장합니다.
4. 정밀 신호 피드백 시스템
맞춤형 316SS 트래블 컨버터 브래킷이 장착된 이 밸브는 선형 트래블 신호를 회전 스위치 활성화로 정확하게 변환하여 선박 PLC 또는 SCADA 시스템으로 직접 수동 건식 상태 피드백을 보냅니다.
5. ABS 인증 품질 보증
모든 장치는 ABS(미국 선급 협회) 표준에 따라 엄격한 수압 쉘, 시트 누출 및 기능 테스트를 거쳐 목격 및 인증됩니다.
산업 응용 분야
조선 및 해양 공학: 밸러스트 수처리 시스템(BWTS), 빌지 스트리핑, 해수 순환, 소방 라인.
해상 플랫폼 및 FPSO: 위험 구역 유체 제어, 깊은 구획 원격 밸브 작동.
담수화 및 수자원 인프라: 고염도 원수 펌프장 및 산업 폐수 처리.
12" 러그 스타일 버터플라이 밸브 기술 사양
사양 범주
매개변수
표준 / 재료 / 설명
기본 정보
밸브 유형
베어 스템 러그 스타일 버터플라이 밸브
공칭 크기
12인치 / DN300
압력 등급
ANSI Class 150 / 150LB
상단 플랜지 장착
ISO 5211 표준 상단 작업 장치
해양 승인
ABS(미국 선급 협회) 인증
재료 사양
본체 재질
연성 철 JS1030 (EN-GJS-400-15 / GGG40)
디스크 재질
니켈 알루미늄 청동 AB2 (CuAl10Fe5Ni5)
시트 / 라이너
NBR (니트릴 고무 - 양방향 제로 누출)
브래킷 재질
316 스테인리스 스틸 (316SS)
작동 및 제어 시스템
수동 오버라이드
핸드휠 작동 메커니즘 (액추에이터와 밸브 사이에 장착)
원격 작동
VSM 밸브 원격 전송 장치 (유연 드라이브 시스템)
위치 피드백
수동 건식 접촉 근접 스위치
스위치 어댑터
선형-회전 트래블 변환용 고강도 316SS 브래킷
응용 및 성능
적용 가능한 매체
해수, 밸러스트 수, 담수, 약한 화학 물질
작동 조건
좁고 접근 불가능하거나 위험한 해양 공간에서의 원격 작동
