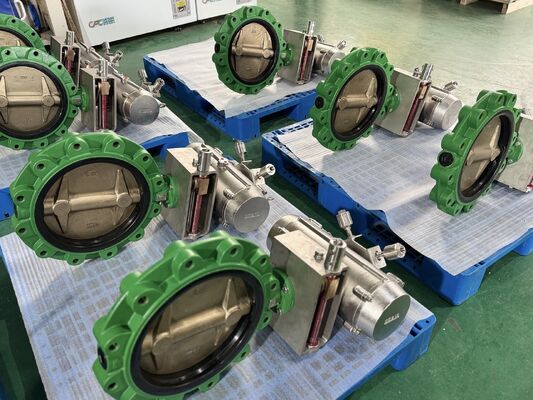

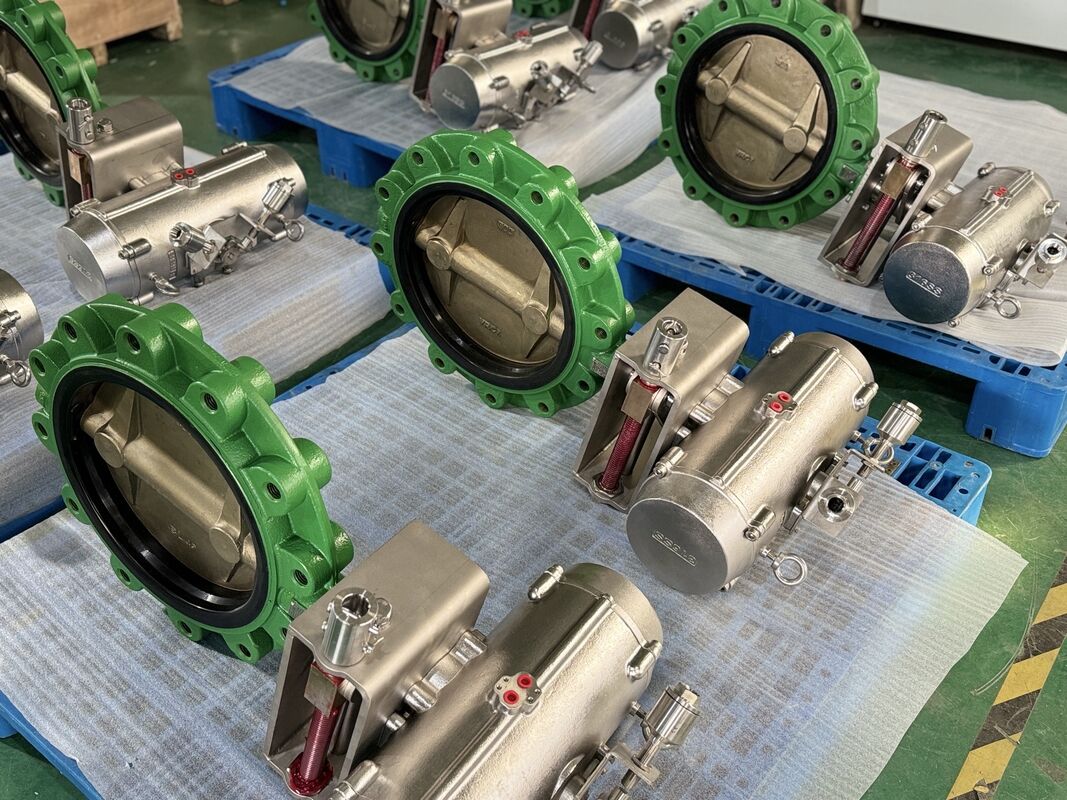

높은 성능의 트리플 오프셋 럭 버터플라이 밸브 금속 좌석 연장 서비스 수명 누출 없음
제품 상세 정보:
| 원래 장소: | 중국 상하이 |
| 브랜드 이름: | VESON |
| 인증: | ISO 9001:2015 SGS |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 150-3500 / Piece |
| 포장 세부 사항: | 충격 방지 폼 인서트가 포함된 VESON 브랜드 합판 케이스, 수출 등급 포장 |
| 배달 시간: | 재고 보유 기간은 영업일 기준 3~5일, 생산 기간은 15~25일 |
| 지불 조건: | T/T, L/C, 페이팔, 웨스턴 유니온 |
| 공급 능력: | 달 당 3000 조각 |
|
상세 정보 |
|||
| 밸브 종류: | 삼중 오프셋 러그 버터플라이 밸브 | 크기 범위: | DN80 ~ DN1200(3" ~ 48") |
|---|---|---|---|
| 압력 등급: | ANSI 150파운드 / 300파운드 / 600파운드 | 본체 재질: | WCB 탄소강 / CF8M SS316 |
| 디스크 재질: | CF8M SS316 / 듀플렉스 / 인코넬 | 좌석 유형: | 적층 금속/스텔라이트 표면 경화 |
| 작업: | 수동기어 / 공압식 / 전동액츄에이터 | 화재 금고: | API 607 / ISO 10497 인증 |
| 누설 등급: | 누출 없음(클래스 VI) | 연결 종료: | 러그(ANSI B16.5) |
| 자격증: | ISO 9001:2015, SGS, API 607 | ||
| 강조하다: | 트리플 오프셋 디자인,금속 시트 제로 누출,고성능 러그 밸브 |
||
제품 설명
고성능 메탈 시트 트리플 오프셋 러그 버터플라이 밸브
VESON 트리플 오프셋 고성능 러그 버터플라이 밸브는 버터플라이 밸브 기술의 프리미엄 등급을 나타냅니다. 트리플 오프셋 설계는 전체 스트로크 동안 디스크와 시트 간의 마찰을 제거하며, 메탈-투-메탈 시트는 석유 및 가스, 석유화학, 발전 분야의 중요 차단 응용 분야에 대해 제로 누출 및 방화 성능을 제공합니다.
트리플 오프셋 설명
| 오프셋 | 기능 |
| 1차 오프셋 | 캠 작용 씰을 생성하는 시트 평면 뒤에 위치한 샤프트 |
| 2차 오프셋 | 보어 중심선에서 벗어나 위치한 샤프트로 전체 디스크 간격 확보 |
| 3차 오프셋 | 슬라이딩 마찰을 제거하여 시트 수명을 연장하는 원추형 시트 각도 기하학 |
주요 특징
- 메탈-투-메탈 시트: 적층 스테인리스 스틸/흑연 시트 링은 API 607 준수 방화 기능과 함께 제로 누출을 제공합니다.
- 마찰 없는 작동: 트리플 오프셋 기하학은 디스크가 즉시 시트에서 벗어나 문지르지 않도록 하여 시트 수명을 100,000회 이상 연장합니다.
- 고온 등급: 적절한 트림 재료를 사용하면 -196°C(극저온)에서 +800°C까지의 온도에 적합합니다.
- 양방향 밀봉: 양방향 유동에서 완전 정격 차단으로 설치 방향 제약 제거
- 스텔라이트 경납땜: 연마성 서비스에서 우수한 내마모성을 위해 시트 및 디스크에 선택적으로 스텔라이트 6 또는 21 경납땜 가능
기술 사양
| 매개변수 | 사양 |
| 밸브 유형 | 트리플 오프셋 러그 버터플라이 밸브 |
| 크기 범위 | DN80 ~ DN1200 (3" ~ 48") |
| 압력 등급 | ANSI 150lb / 300lb / 600lb |
| 본체 재질 | WCB 탄소강 / CF8M SS316 |
| 디스크 재질 | CF8M SS316 / 듀플렉스 / 인코넬 |
| 시트 유형 | 적층 금속 / 스텔라이트 경납땜 |
| 작동 | 수동 기어 / 공압 / 전기 액추에이터 |
| 방화 | API 607 / ISO 10497 준수 |
| 누출 등급 | 제로 누출 (Class VI) |
| 작동 온도 | -196°C ~ +800°C |
| 인증서 | ISO 9001:2015, SGS, API 607 |
대상 응용 분야
- 정유 공장 중요 차단 밸브
- 석유화학 공정 차단
- 증기 및 열유 시스템
- 극저온 LNG 및 에틸렌 서비스
- 발전소 주 증기 차단
모든 밸브는 공장 수압, 공압 및 방화 유형 테스트를 거칩니다. 전체 PMI, NDE 및 기능 테스트 문서가 제공됩니다.
