2 가지 방법 펌프 액추에이터와 함께 볼 밸브 플랜지 끝

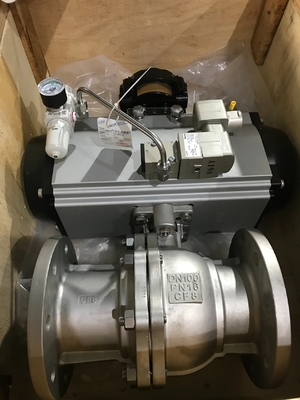

플랜지 끝과 공기 액추에이터 (Pneumatic Actuator) 를 가진 2 차원 켜/ 꺼 볼 밸브 (On/Off Ball Valve) 는 파이프 라인을 통해 기체, 액체 또는 슬러리와 같은 유체의 흐름을 제어하는 데 사용되는 산업 장치입니다.다음은 상세한 분산입니다.:

1볼 밸브:

• 2방향: 두 개의 포트인 입구와 출구를 가진 밸브를 가리키며, 액체가 한 방향으로 들어올거나 나올 수 있습니다.
• 켜고 끄는 기능: 밸브는 흐름을 허용하거나 중지할 수 있다.
• 볼 메커니즘: 밸브 안 에는 구형 디스크 (볼) 와 그 중부 를 통해 구멍 (홀) 이 있다. 구멍 이 파이프 와 정렬 될 때, 유체 가 흐르며, 90도 로 돌릴 때,흐름을 멈추게 됩니다..
• 플랜지 끝:
  • 연결 유형: 밸브는 플랜지를 사용하여 파이프 시스템에 연결됩니다.플랜지 는 파이프 라인 에 밸브 를 볼트 할 수 있도록 하는 파이프 의 둘레 주위 에 있는 외부 의 기?? 이나 입술 (바퀴 처럼) 이다.
  • 장점: 안전 하고 누출 방지 할 수 있는 연결 을 제공 하고 유지 보수 를 위해 쉽게 제거 할 수 있다.

2류메틱 액추에이터:

• 기능: 공기 운동 장치 는 공구 밸브 의 움직임을 제어 한다. 압축 공기 에너지 를 기계적 운동 (순환 또는 선형) 으로 변환 하여 밸브 를 열거나 닫는다.
• 종류:
  • 스프링-리턴 (Single Acting): 액추에이터는 공기를 한 방향으로 움직이기 위해 사용하며, 스프링은 공기가 방출되면 원래 위치로 되돌립니다.
  • 이중 작용: 공기가 밸브를 열고 닫는 동시에 사용되어 보다 정확한 제어가 가능합니다.
• 장점: 공기 가동기 는 가속 이고 신뢰성 이 높으며, 전기 가동 이 위험 할 수 있는 위험 한 환경 에서 안전 하게 사용 된다.

3응용분야:

• 산업 자동화: 다양한 유체의 흐름을 제어하는 자동화 시스템에서 일반적입니다.
• 공정 산업: 화학, 의약품, 식품 및 음료, 수처리 및 석유 및 가스 산업에서 사용됩니다.
• 안전 시스템: 신뢰성 및 빠른 작동으로 인해 비상 종료 시스템에서 자주 사용됩니다.

4물질적 고려 사항:

• 밸브 몸: 일반적으로 스테인리스 스틸, 탄소 스틸 또는 PVC와 같은 재료로 만들어집니다. 유체와 작동 환경에 따라 다릅니다.
• 밀봉 재료: 밸브 내부의 밀봉은 일반적으로 PTFE (테플론), EPDM 또는 Viton으로 만들어지며 화학적 호환성 및 온도 요구 사항에 따라 선택됩니다.

5제어 옵션:

• 수동 오버라이드: 일부 기압 액추에터는 수동 오버라이드로 제공됩니다. 필요하다면 밸브를 수동으로 작동 할 수 있습니다.
• 위치 지표: 지표는 모니터링 목적으로 밸브의 현재 위치 (열린 또는 닫힌) 를 보여줍니다.
• 소레노이드 밸브: 공기 공급을 제어하기 위해 공기 작동 장치와 함께 자주 사용되며 원격 조작이 가능합니다.
