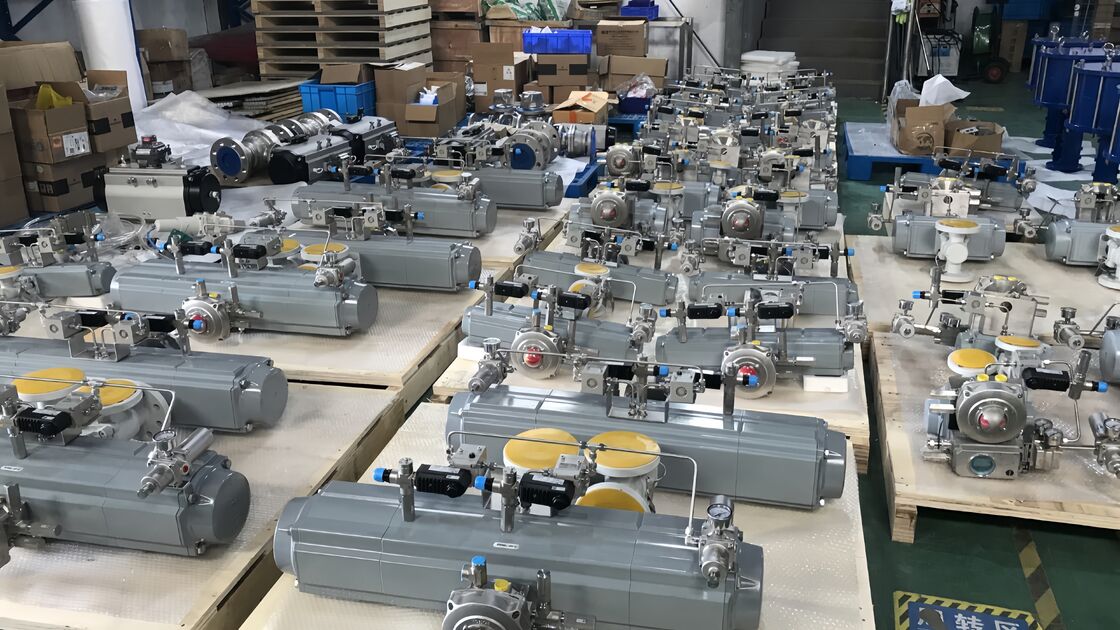

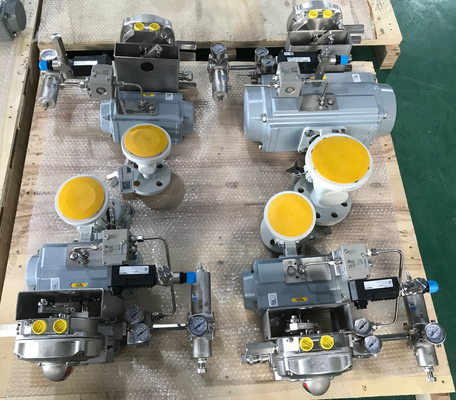

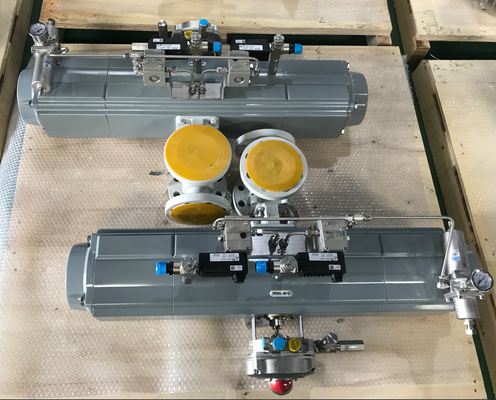

화학 원자로 공급 교환 탱크 농장에 설계 된 다포트 공기 공발 밸브 패키지 솔루션
제품 상세 정보:
| 원래 장소: | 중국 상하이 |
| 브랜드 이름: | VESON |
| 인증: | ISO 9001:2015 SGS |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 200-1500 / Piece |
| 포장 세부 사항: | 충격 방지 폼 인서트가 포함된 VESON 브랜드 또는 고객 브랜드 합판 케이스, 수출 등급 포장 |
| 배달 시간: | 재고 보유 기간은 영업일 기준 5~7일, 생산 기간은 20~30일 |
| 지불 조건: | T/T, L/C, 페이팔, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 조각 |
|
상세 정보 |
|||
| 밸브 종류: | 3-Way 멀티포트 볼 밸브 (L-포트 / T-포트) | 액추에이터 유형: | 복동식 공압식 랙 및 피니언 |
|---|---|---|---|
| 크기 범위: | DN15~DN150(1/2"~6") | 압력 등급: | PN16 / PN40 / 클래스 150 / 클래스 300 |
| 본체 재질: | SS304, SS316, WCB 탄소강 | 볼 구성: | L-포트(90° 스위칭) 또는 T-포트(180° 혼합/전환) |
| 시트 재질: | PTFE, RTFE, PEEK | 공기 공급: | 4~8바(60~120psi) |
| 작동 온도: | -20 ° C ~ +180 ° C | 연결 종료: | 플랜지형 ANSI B16.5, 나사형 NPT/BSP |
| 강조하다: | 다포트 공기 공구 밸브,복동 공압 볼 밸브 |
||
제품 설명
반응기 공급 전환 및 탱크 팜 매니폴드용 다중 포트 공압 차단 볼 밸브 패키지
VESON 다중 포트 공압 차단 볼 밸브 패키지 는 복잡한 다중 밸브 매니폴드를 단일 통합 장치로 대체하도록 설계되었습니다. L 포트(90° 전환) 및 T 포트(180° 혼합/분기) 구성으로 제공되며, 이 패키지는 화학 반응기 공급 시스템 및 탱크 팜 매니폴드의 스키드 면적, 배관 복잡성 및 잠재적 누출 경로를 크게 줄여줍니다.
매니폴드 감소 이점
| 기존 설정 | VESON 다중 포트 솔루션 |
| 3 x 2방향 밸브 + 티 + 배관 | 1 x 3방향 L 포트 밸브 패키지 |
| 4 x 2방향 밸브 + 크로스 + 배관 | 1 x 3방향 T 포트 밸브 패키지 |
| 다중 액추에이터, 솔레노이드 밸브, 리미트 스위치 | 단일 액추에이터, 솔레노이드, 리미트 스위치 세트 |
주요 특징
- L 포트 구성: 90° 회전으로 두 개의 독립적인 회로(포트 A ↔ B 또는 포트 A ↔ C) 간 유체 흐름 전환
- T 포트 구성: 180° 회전으로 유체 혼합(세 포트 모두 연결) 또는 분기(두 포트 조합) 가능
- 단일 액추에이터 작동: 하나의 이중 작동 공압 액추에이터가 모든 포트 전환을 제어하여 자동화 하드웨어를 최대 60%까지 줄입니다.
- 누출 경로 감소: 다중 플랜지 연결 및 용접부를 제거하여 비산 배출 위험을 최소화합니다.
- 컴팩트한 면적: 다중 밸브 매니폴드 구성에 비해 일반적인 스키드 공간 절감 효과 40-50%
- 공장 사전 조립: 완전한 패키지가 사전 테스트되어 설치 준비가 완료된 상태로 제공되어 현장 시운전 시간을 단축합니다.
기술 사양
| 매개변수 | 사양 |
| 밸브 유형 | 3방향 다중 포트 볼 밸브 |
| 볼 구성 | L 포트(90° 양방향 전환) / T 포트(180° 삼방향) |
| 액추에이터 유형 | 이중 작동 또는 스프링 리턴 공압 랙 앤 피니언 |
| 크기 범위 | DN15 ~ DN150 (1/2" ~ 6") |
| 압력 등급 | PN16 / PN40 / Class 150 / Class 300 |
| 본체 재질 | SS304, SS316, WCB 탄소강 |
| 시트 재질 | PTFE, RTFE, PEEK |
| 공기 공급 | 4-8 bar (60-120 psi) |
| 작동 온도 | -20°C ~ +180°C |
| 끝 연결 | 플랜지형(ANSI B16.5), 나사형(NPT/BSP) |
| 차단 등급 | Class VI (기포 밀폐) |
| 인증 | ISO 9001:2015, SGS |
대상 응용 분야
- 화학 반응기 공급 전환(원료 A 대 B 대 C)
- 이중 필터 역세척 스키드(주/대기 전환)
- 탱크 팜 제품 이송 매니폴드
- 거래량 측정 스키드
- 열 교환기 바이패스 및 분기 시스템
SS316 하드 튜브로 공장에서 사전 조립, 완전한 루프 테스트, 완전한 재질 인증서 및 FAT 문서와 함께 제공됩니다. L 포트 대 T 포트 선택 지침은 당사 엔지니어링 팀에 문의하십시오.
