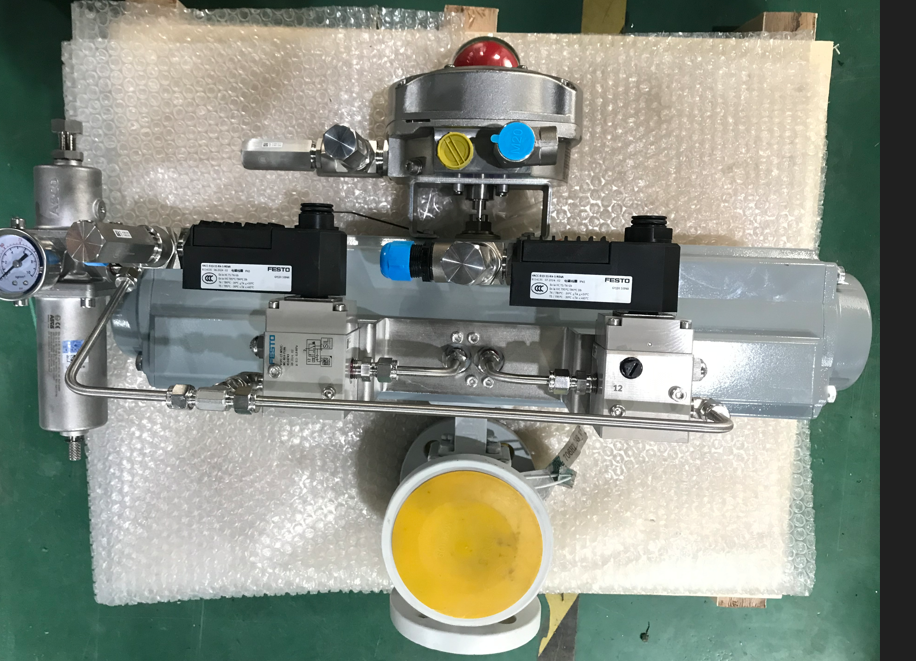

3 위압 셔트오프 볼 밸브 조립 장치, 방수 해머 스테이지 보호
제품 상세 정보:
| 원래 장소: | 중국 상하이 |
| 브랜드 이름: | VESON |
| 인증: | ISO 9001:2015 SGS |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 180-1200 / Piece |
| 포장 세부 사항: | 충격 방지 폼 인서트가 포함된 VESON 브랜드 합판 케이스, 수출 등급 포장 |
| 배달 시간: | 재고 보유 기간은 영업일 기준 5~7일, 생산 기간은 20~30일 |
| 지불 조건: | T/T, L/C, 페이팔, 웨스턴 유니온 |
| 공급 능력: | 달 당 3000 조각 |
|
상세 정보 |
|||
| 밸브 종류: | 3위치 2-Way/3-Way 볼 밸브 | 액추에이터 유형: | 3위치 공압식 액츄에이터(스프링 리턴) |
|---|---|---|---|
| 크기 범위: | DN15~DN150(1/2"~6") | 압력 등급: | PN16 / PN40 / 클래스 150 / 클래스 300 |
| 본체 재질: | SS304, SS316, WCB 탄소강 | 시트 재질: | PTFE, RTFE, PEEK |
| 공기 공급: | 4~8바(60~120psi) | 작동 온도: | -20 ° C ~ +180 ° C |
| 제어 순서: | 개방형(100%) - 중간 스트로크(30-50%) - 폐쇄형(0%) | 연결 종료: | 플랜지형 ANSI B16.5, 나사형 NPT/BSP |
| 강조하다: | 공기 차단 공 밸브 조립 장치,3 위치 셔트오프 볼 밸브 조립 |
||
제품 설명
단계적 역수 충격 방지 기능이 있는 3단 공압 차단 볼 밸브 어셈블리
The VESON VSO-3P-WH 3단 공압 차단 볼 밸브 어셈블리 는 밸브의 급격한 폐쇄로 인해 파괴적인 역수 충격과 배관 진동을 유발하는 배치 로딩 터미널을 위해 특별히 설계되었습니다. 3단 스테이지 제어는 부드러운 빠른 채우기 → 느린 점적 → 완전 정지 시퀀스를 제공하여 정밀한 투여 정확도를 유지하면서 배관 시스템을 보호합니다.
3단 제어가 시스템을 보호하는 방법
| 단계 | 밸브 위치 | 작동 |
| 단계 1 | 100% 열림 | 전체 유량으로 빠른 대량 채우기 |
| 단계 2 | 30-50% 중간 스트로크 | 정밀한 마무리 채우기를 위한 느린 점적 공급 |
| 단계 3 | 0% 닫힘 | 기포 밀폐 차단 (Class VI) - 역수 충격 없음 |
주요 특징
- 3단 공압 액추에이터: 스테이지 유량 제어를 위한 중간 스트로크 기능이 있는 스프링 리턴 설계
- 역수 충격 방지 시퀀스: 밸브 폐쇄 중 압력 서지를 제거하여 배관 응력을 줄이고 시스템 수명을 연장합니다.
- 구성 가능한 중간 스트로크: 공정별 유량에 대한 조정 가능한 30-50% 중간 위치
- 기포 밀폐 차단: 최종 닫힘 위치에서 Class VI 누출로 제품 손실 없음
- 매니폴드 감소: 다중 밸브 매니폴드 설정을 대체하여 스키드 풋프린트 및 누출 경로를 줄입니다.
- 사전 배선 솔레노이드 뱅크: 터미널 스트립이 있는 모든 3개 위치에 대해 공장에서 구성된 솔레노이드 밸브
기술 사양
| 매개변수 | 사양 |
| 밸브 유형 | 3단 2방향 / 3방향 볼 밸브 |
| 액추에이터 유형 | 3단 공압 액추에이터 (스프링 리턴) |
| 크기 범위 | DN15 ~ DN150 (1/2" ~ 6") |
| 압력 등급 | PN16 / PN40 / Class 150 / Class 300 |
| 본체 재질 | SS304, SS316, WCB 탄소강 |
| 시트 재질 | PTFE, RTFE, PEEK |
| 공기 공급 | 4-8 bar (60-120 psi) |
| 작동 온도 | -20°C ~ +180°C |
| 제어 시퀀스 | 열림 (100%) → 중간 스트로크 (30-50%) → 닫힘 (0%) |
| 종단 연결 | 플랜지 (ANSI B16.5), 나사 (NPT/BSP) |
| 차단 등급 | Class VI (기포 밀폐) |
| 인증 | ISO 9001:2015, CE, SGS |
대상 산업
- 석유 및 가스 터미널 로딩 (트럭, 레일카, 드럼 충전)
- 정밀 화학 배치 투여 시스템
- 액체 식품 및 음료 배치
- 탱크 팜 제품 이송 스테이션
- LPG 및 극저온 로딩 스키드
각 어셈블리는 배송 전에 SS316 하드 튜브를 사용하여 전체 공장 루프 테스트를 거칩니다. FAT 문서가 포함되어 있습니다. 특정 배치 로딩 요구 사항에 대해 문의하십시오.
