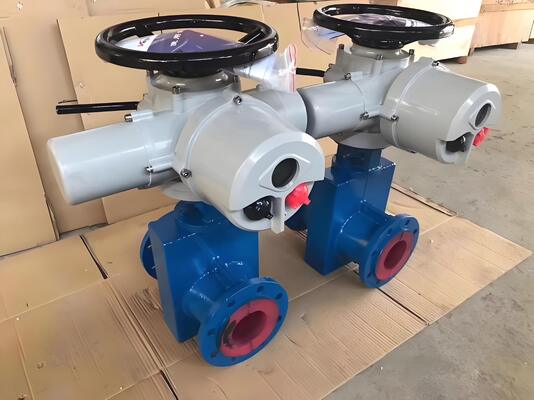

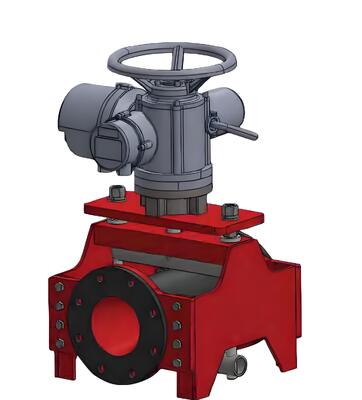

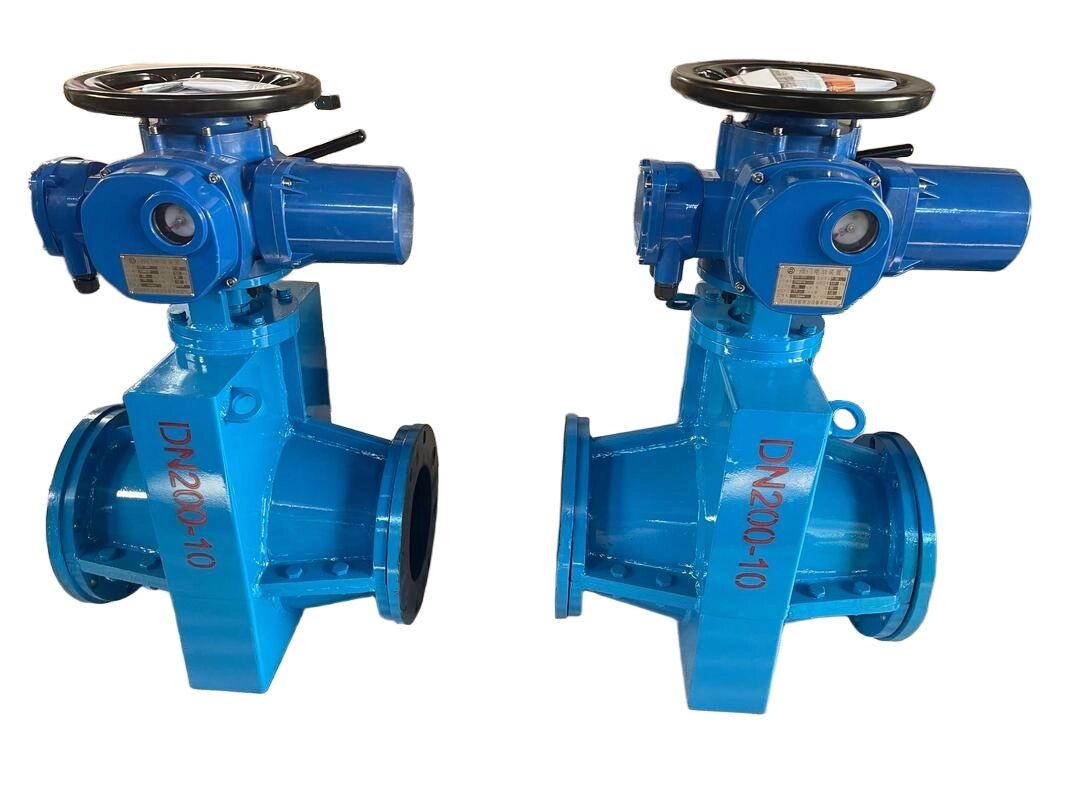

가려진 매체 운송 파이프 라인 시스템용으로 만들어진 전기 공기 공압 듀얼 모드 칩 밸브 조립 장치
제품 상세 정보:
| 원래 장소: | 중국 상하이 |
| 브랜드 이름: | VESON |
| 인증: | ISO 9001:2015 SGS |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 600-3500 / Piece |
| 포장 세부 사항: | 충격 방지 폼 인서트가 포함된 VESON 브랜드 합판 케이스, 수출 등급 포장 |
| 배달 시간: | 재고 보유 기간은 영업일 기준 7~10일, 생산 기간은 25~35일 |
| 지불 조건: | T/T, L/C, 페이팔, 웨스턴 유니온 |
| 공급 능력: | 달 당 1200 조각 |
|
상세 정보 |
|||
| 밸브 종류: | 듀얼 모드 핀치 밸브(전기 + 공압) | 크기 범위: | DN50 ~ DN400(2" ~ 16") |
|---|---|---|---|
| 압력 등급: | PN10 / PN16 / 클래스 150 | 본체 재질: | 연성이 있는 철 에폭시 코팅, SS316 |
| 슬리이브재: | 천연고무, EPDM, NBR, 바이톤 | 1차 액츄에이터: | 전기 멀티턴(4-20mA 변조) |
| 보조 액추에이터: | 공압식 스프링 리턴(Fail-Safe) | 공기 공급: | 4~8바(60~120psi) |
| 작동 온도: | -40 ° C ~ +120 ° C | 연결 종료: | 플랜지형 ANSI B16.5 / DIN PN16 |
| 강조하다: | 파이프라인 시스템 칩 밸브 조립,가려진 매체 운송 칩 밸브 조립,2 모드 펌프 펌프 펌프 |
||
제품 설명
가려진 매체 운송 파이프 라인을 위한 전기 기압 듀얼 모드 칩 밸브 조립장
의VESON 듀얼 모드 칩 밸브 조립provides the ultimate in reliability for critical abrasive slurry transport pipelines by combining an electric actuator for precise modulating control with a pneumatic spring-return actuator for fail-safe emergency shutdown이 과잉 제어 아키텍처는 가장 까다로운 광산 및 광물 처리 작업에서도 중단되지 않은 보호를 보장합니다.
듀얼 모드 리던스
| 모드 | 가동기 | 기능 |
| 1차 (정상) | 전기 복수회전 | 4~20mA DCS 신호를 통한 정밀한 조절 흐름 제어 |
| 2차 (비상) | 정압 스프링-귀환 | 전력 손실 또는 ESD 신호에 대한 자동 고장 종료 |
주요 특징
- 과잉 제어:듀얼 액추에이터 시스템은 SIL 등급의 안전 루프에 대한 독립적인 기본 및 비상 종료 기능을 제공합니다.
- 원활한 전환:정압 안전 작동 장치는 외부 개입없이 전력 손실 1 초 이내에 자동으로 작동합니다.
- 전체 도공 흐름 경로:내부 장애물 또는 죽은 구역은 고 고체 매립 서비스에서 막힘을 제거하지 않습니다.
- 필드 교체 가능한 수갑:빠른 변경 수갑 설계는 특별한 도구 또는 밸브 제거 없이 현장 교체 허용
- 통합 한계 스위치:두 actuators는 포괄적인 위치 피드백을 위해 기계 및 근접 한계 스위치를 포함
- 스키드 마운트 패키지:사전 조립, 사전 배선 및 공장 테스트 된 전체 패키지 현장 설치 시간을 60% 감소시킵니다.
기술 사양
| 매개 변수 | 사양 |
| 밸브 유형 | 듀얼 모드 칩 밸브 (전기 + 공기) |
| 크기 범위 | DN50 ~ DN400 (2" ~ 16") |
| 압력 등급 | PN10 / PN16 / 150급 |
| 시체 재료 | 유연 철 에포시 코팅, SS316 |
| 장갑 재료 | 천연 고무, EPDM, NBR, 비톤 |
| 원동기 | 전기 멀티 턴 (4-20mA 변조) |
| 2차 가동기 | 기압 스프링 복귀 (실패 안전) |
| 공기 공급 | 4-8 바 (60-120 psi) |
| 작동 온도 | -40°C ~ +120°C |
| 연결 종료 | 플랜지 (ANSI B16.5 / DIN PN16) |
| 안전성 | SIL 2 능력 (IEC 61508) |
| 인증 | ISO 9001:2015, SGS |
대상 애플리케이션
- ESD 요구사항을 갖춘 중요 매립물 운송 파이프 라이프
- 광산 농도 및 배설물 파이프 라인
- 광물 가공 가밀기 하류
- 배수 유출 파이프라인
- 발전소 재 처리 시스템
전체 패키지에는 미리 배선된 연결 박스, 공장 루프 테스트 보고서, SIL 적합성 선언 및 완전한 재료 추적성이 포함되어 있습니다.사용자 지정 제어 구성에 대한 자동화 팀과 연락.
