제품 상세 정보:

원래 장소: 중국
브랜드 이름: Veson/OEM/
인증: CE ISO
모델 번호: VSF 시리즈

결제 및 배송 조건:

최소 주문 수량: 1 ea
가격: Fob Shanghai /EXW/
포장 세부 사항: 금속 스트랩이 달린 합판 케이스 포장
최고의 가격 접촉

상세 정보
Type: Heavy duty Material: Cast Iron
Color: Red or Customer-specific need Name: Pneumatic Rotary Actuator
Power: Pneumatic Application: : valves, dairy, beer, water, chemical,offshore onshore
강조하다:

스프링 역공압 가동기

,

VSF 시리즈의 공기 가동기

제품 설명

에틸렌 및 정유 설비 개조 프로젝트 금속 시트 볼 밸브 스프링 리턴 스코치 요크 공압 액추에이터





특징


1. 다재다능함
2. 효율적
3. 안전
4. 내식성
5. 고도로 밀봉됨
6. 긴 수명



► 당사의 장점:



1 우리는 첨단 설계를 보장하기 위해 전문 기술자를 보유하고 있습니다.
2 우리는 100% 제품 검사를 보장하기 위해 전문적이고 기술적인 QC 팀을 보유하고 있습니다.
3 우리는 경쟁력 있는 가격과 좋은 품질의 자체 공장을 보유하고 있습니다.
4 당사 제품은 전 세계적으로 인정받고 있습니다.
5 우리는 자체 수입 및 수출 권한을 가지고 있습니다. 소량 주문도 가능합니다.
6 경쟁력 있는 가격, 짧은 배송 시간으로 고품질을 제공합니다.
7 좋은 품질의 재료와 첨단 생산 설비를 갖추고 있습니다.
8 효율적인 영업팀과 우수한 고객 서비스를 제공합니다.
9 당사 제품은 CE 및 ISO 인증을 통과했습니다.



단동 액추에이터(스프링 리턴)의 원리



CCW

포트 A로의 공기는 피스톤을 바깥쪽으로 밀어내어 스프링을 압축시키고, 피니언은 포트 B에서 공기가 배출되는 동안 시계 반대 방향으로 회전합니다.

포트 A의 공기압 손실로 인해 스프링에 저장된 에너지가 피스톤을 안쪽으로 밀어냅니다. 피니언은 포트 A에서 공기가 배출되는 동안 시계 방향으로 회전합니다.

CW

포트 B로의 공기는 피스톤을 바깥쪽으로 밀어내어 스프링을 압축시키고, 피니언은 포트 B에서 공기가 배출되는 동안 시계 반대 방향으로 회전합니다.

포트 A의 공기압 손실로 인해 스프링에 저장된 에너지가 피스톤을 안쪽으로 밀어냅니다. 피니언은 포트 A에서 공기가 배출되는 동안 시계 방향으로 회전합니다.



복동 액추에이터의 원리

CCW

포트 A로의 공기는 피스톤을 바깥쪽으로 밀어내어 피니언이 포트 B에서 공기가 배출되는 동안 시계 반대 방향으로 회전하게 합니다.

포트 B로의 공기는 피스톤을 안쪽으로 밀어내어 피니언이 포트 A에서 공기가 배출되는 동안 시계 방향으로 회전하게 합니다.

CW

포트 A로의 공기는 피스톤을 바깥쪽으로 밀어내어 피니언이 포트 B에서 공기가 배출되는 동안 시계 방향으로 회전하게 합니다.

포트 B로의 공기는 피스톤을 안쪽으로 밀어내어 피니언이 포트 A에서 공기가 배출되는 동안 시계 반대 방향으로 회전하게 합니다.



VSF 시리즈 스프링 리턴 공압 토크 테이블(SR5)
Nm
모델 스프링 토크 공기 토크
3BAR 4BAR 5BAR 6BAR
SST SRT SET AST ART AET AST ART AET AST ART AET AST ART AET
VSF14-200SR5 789 402 506 320 110 47 597 276 324 877 456 594 1151 609 878
VSF14-250 SR5 1345 670 815 490 150 12 917 412 448 1347 671 818 1798 935 1320
VSF14-300 SR5 1880 957 1206 707 230 62 1337 609 692 1908 975 1235 2598 1365 1953
VSF16-250 SR5 1553 795 1011 616 207 75 1159 533 617 1692 881 1150 2245 1184 1703
VSF16-300 SR5 2421 1202 1455 840 273 70 1626 744 855 2438 1213 1472 3197 1687 2426
VSF16-350 SR5 3194 1637 2085 1093 297 0 2166 941 971 3215 1744 2106 4312 2228 3116
VSF25-350 SR5 3960 2013 2534 1406 380 0 2689 1149 1143 3826 2044 2400 5255 2689 3709
VSF25-400 SR5 4955 2466 2999 2149 774 430 3829 1782 2110 5309 2685 3352 7190 3798 5471
VSF25-450 SR5 6326 3117 3726 2621 919 442 4752 2197 2573 6788 3402 4188 9013 4754 6834
VSF30-450 SR5 7929 3968 4869 2859 719 0 5455 2277 2134 7892 4001 4922 10649 5393 7327
VSF30-500 SR5 9375 4712 5824 3935 1255 248 7147 3182 3459 10042 5125 6490 13571 7036 9883
VSF30-550 SR5 11426 5741 7092 4414 1940 0 8306 3651 3863 12106 6162 7772 16090 8321 11647
VSF35-550 SR5 14449 7241 8907 5814 2062 1062 10750 5025 5999 15527 7909 9984 20624 10949 15873
VSF35-600 SR5 18185 8971 10752 6823 2296 833 12707 5827 6718 18327 9058 10894 24477 12889 18487
VSF35-700 SR5 23864 11772 14109 10627 4056 2896 18654 8873 10923 25470 12767 15715 34710 18506 26979
VSF40-600 SR5 21426 10879 13666 7637 2061 0 14745 6326 6342 21644 11014 13884 28961 14856 20558
VSF40-700 SR5 30015 15120 18757 10364 2839 0 20074 8665 8811 29304 14679 18046 39495 20318 28232
VSF40-800 SR5 35425 17702 21679 16204 5648 2623 28917 13276 15336 41095 21218 27349 54343 28532 40763
VSF48-800 SR5 45789 23214 29097 16866 4879 0 31836 13842 14336 44755 22574 28063 61685 31770 44215
VSF48-900 SR5 57348 28690 35200 22906 6959 291 41849 18324 19233 58269 29261 36121 79735 41056 57120
VSF48-1000 SR5 69602 34789 42618 25938 8152 1236 49356 22203 24653 72776 36756 45792 96191 50304 71488
VSF60-800 SR5 63398 31515 38261 23891 7319 505 43980 19372 20595 61439 30300 36302 84160 43480 60774
VSF60-900 SR5 78878 39710 49217 26840 8658 2020 52335 23954 27514 76967 38524 47305 103324 54548 78503
VSF60-1000 SR5 95891 47761 58177 39480 13860 6721 71015 32781 38256 97605 48824 59891 134084 70623 101326
VSF60-1100 SR5 112369 57081 71764 42517 12632 0 80728 35559 37801 116733 59787 76127 157151 81412 114224
VSF60-1000X2 SR5 170261 84792 112378             203622 104808 145739
AST - 공기 시작 토크  - 스프링 시작 토크
ART - 공기 작동 토크 SRT - 스프링 작동 토크
AET - 공기 종료 토크 SET - 스프링 종료 토크

파이프 라인 밸브의 공기 가동기 금속 좌석 공 밸브 스프링 반전 공기 가동기 VSF 닫힌 루프 제어 시스템 0

파이프 라인 밸브의 공기 가동기 금속 좌석 공 밸브 스프링 반전 공기 가동기 VSF 닫힌 루프 제어 시스템 1

 자세한 내용



1. 보증

1년 보증

훌륭한 품질의 제품

당사는 제품의 품질을 100% 보증합니다.

당사의 모든 품목에는 안심하고 사용할 수 있도록 보증이 제공됩니다.

새로운 보장: 당사의 모든 품목은 OEM 또는 정품 포장 상태로 새 제품입니다.



2. 패키지

당사의 패키지 방법은 완벽한 상태이거나 맞춤형입니다.



3. 결제

MOQ: 고객 디자인

일반적으로 T/T(전신 송금), Western Union을 받습니다.

거래 통화: USD 또는 RMB

TT 30% 보증금 선불, 배송 전 70% 잔액 지불.

(샘플 주문) T/T / Western Union 100% 즉시

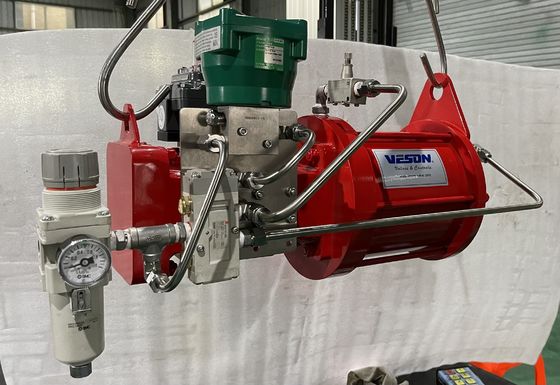

밀폐 루프 퍼지 시스템은 액추에이터에 외부 대기가 침입하는 것을 방지하는 제어 옵션입니다. VESON Fluid Systems의 액추에이터는 내부 부식 방지 특성으로 설계되었지만, 이 시스템은 당사의 제품을 향상시키고 "청정 호흡 시스템"을 특별히 요청하는 사양을 준수하기 위해 사용할 수 있습니다. 이러한 사양은 때때로 해양 플랫폼, 해안 지역, 화학 공장, 제지 공장 등 대기 중 염분, 부식성 또는 먼지가 많은 응용 분야에서 볼 수 있습니다.
이 시스템은 간단하고 신뢰할 수 있습니다. 속도 제어 옵션은 여행의 양방향 모두에 쉽게 제공됩니다.
