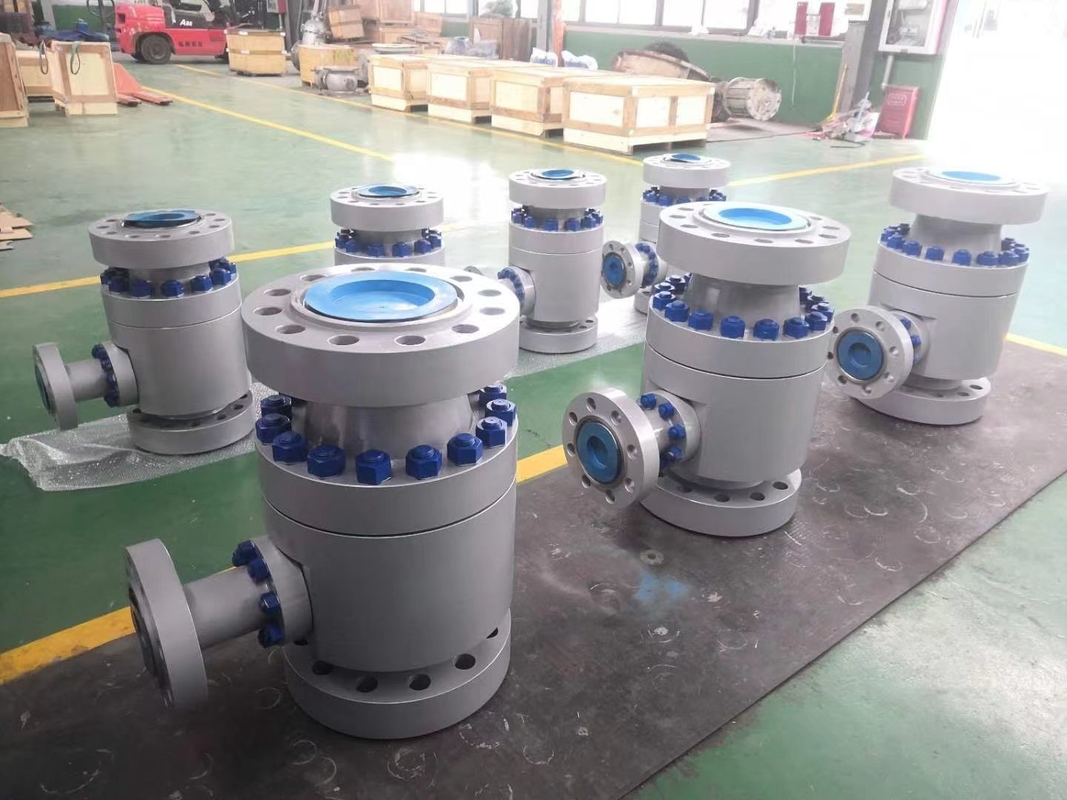

펌프 보호 자동 재순환 밸브 ARV 패스를 통해 손상 검사 밸브로부터 펌프를 보호

현대 산업 장비 프로세스 요청 원심 펌프는 기본적으로 변수 흐름 조건에서 작동합니다.

자동 순환 밸브 (ARC 밸브) 는 다기능 밸브로, 그 주된 목적은 원심 펌프를 통해 항상 미리 결정된 최소한의 흐름이 보장되도록 하는 것이다.이것은 중심 펌프가 과열과 동굴화로 고통 받고 건조하면 영구적으로 손상 될 수 있기 때문에 중요합니다..

수년간의 연구와 개발, 지속적인 혁신과 실습을 통해, 상하이 데이팅 밸브 Co.는 과열을 방지하기 위해 ZD 시리즈 자동 재순환 제어 밸브를 연구했습니다.심각한 소음낮은 부하에서 작동하는 원심 분기 펌프의 불안정성 및 침식 손상은우회 역류 입구는 자동으로 펌프의 필요한 최소한의 흐름을 보장하기 위해 열릴 것입니다..

• 화학 산업
• 석유화학 산업
• 철강 공장
• 화재 보호 시스템
• 전통적인 발전소
• 종이 제조업
• 운송/운송
• 환경 보호 산업

연속 순환 시스템 펌프의 최소 요구 사항은 프로세스 흐름 변경 시스템의 방출과 관련이 없습니다. 최소 흐름 설정 후,오리피스 플레이트를 통해 저장 탱크로 직접 역류지속적인 최소 흐름 순환이 펌프를 매우 잘 보호 할 수 있지만, 펌프는 시스템 프로세스 흐름과 재활용 흐름을 보장하기 위해 더 큰 출력 전력을 제공해야합니다.추가적인 에너지 낭비를 유발하는.

제어 순환 시스템은 체크 밸브, 흐름 측정기, 최소 흐름 제어 밸브, 제어 순환 시스템, 제어 순환 시스템이 최소한의 흐름 보호를 제공할 수 있습니다.프로세스 흐름이 펌프의 최소 흐름보다 크면하지만 시스템은 복잡합니다. 제어 부품, 구매, 설치, 유지보수 비용은 더 높습니다.

자동 순환 밸브 세트 체크 밸브, 흐름 인식, 우회 제어 밸브, 한 번에 여러 단계 단계 다운, 전력, 제어 시스템 및 배선, 필수 안전이 필요하지 않습니다.작은 공간을 차지, 낮은 설치 및 유지보수 비용과 함께, 최고 속도의 액체의 장애의 가능성을 최소화, 그것은 현대 산업 공정의 우선 순위 펌프 보호 방법입니다.

인덕티브 주류의 차이에 따라, ARC 밸브의 주 밸브 디스크 체크 콘은 자동으로 특정 위치로 이동합니다. 동시에,주 밸브 디스크는 바이패스 밸브 줄기를 구동, 주 밸브 디스크의 움직임을 이동, 제어 바이패스 밸브 디스크 위치를 통해 바이패스 흐름을 제어하기 위해, 바이패스 스로틀링 영역을 변경합니다.원장 밸브 디스크 다시 밸브 좌석에 닫힌 때, 모든 흐름은 바이패스를 통해 역류. 밸브 디스크가 상위 위치로 올라갈 때, 바이패스는 완전히 닫히고, 모든 펌프 흐름은 처리 시스템에 흐른다.이 밸브는 하나의 몸에서 네 가지 기능을 설정.

• 흐름 감지: ARC 밸브 주 밸브 디스크는 자동으로 처리 시스템의 주요 흐름을 감지 할 수 있습니다.따라서 흐름에 따라 주 밸브 디스크와 바이패스 디스크의 위치를 결정.
• 재순환 제어: ARC 밸브는 흡입 펌프 정상 작동을 위해 펌프 H - Q 특성을 조정하기 위해, 바이패스를 통해 저장 장치에 최소 흐름이 필요합니다.
• 바이패스 다단계 압력 절감기:바이패스 제어 시스템은 고압 펌프 출구에서 낮은 소음 소소한 마모와 낮은 압력 저장 장치에 적절한 역류에 역류 매체를 줄일 수 있습니다..
• 체크: 자동 재순환 밸브는 또한 펌프 본체로 액체의 역류를 방지하는 체크 밸브 효과를 가지고 있습니다. 우회 반귀 기능이 표준입니다.
• 특별한 바이패스 크기를 사용자 정의 할 수 있습니다. 바이패스의 최대 흐름 속도는 최대 Kv 값에 따라 다릅니다.
